Bibliothèque de schémas

Schémas de principe bâtiment, tertiaire et industriel

Prise de courant
Prise de courant

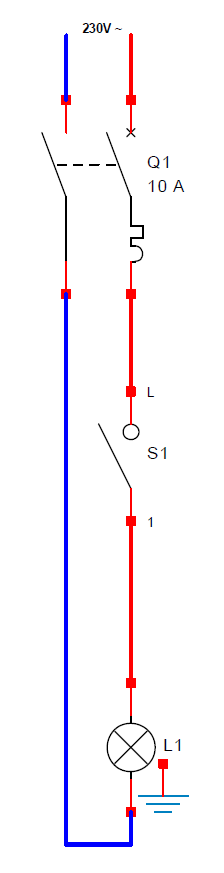

Simple allumage
Simple allumage
Prise commandée
Prise commandée
Double allumage
Double allumage
Va-et-vient
Va-et-vient

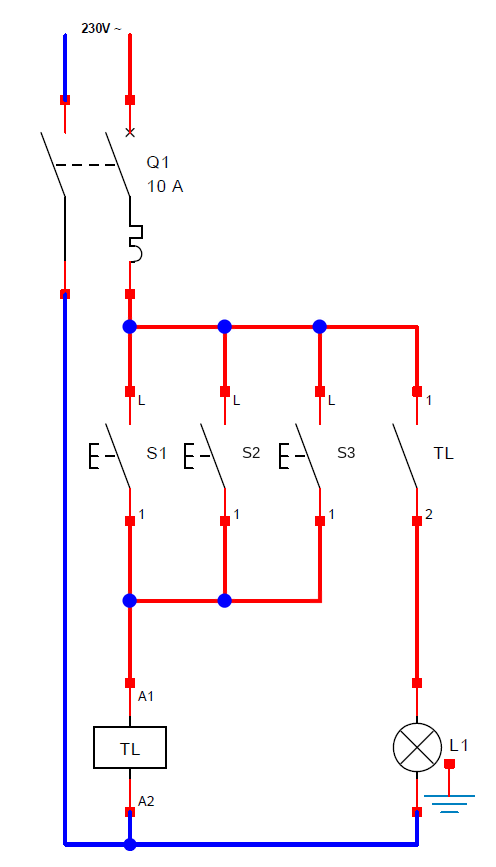

Télérupteur unipolaire - 1 protection
Télérupteur unipolaire1 protection

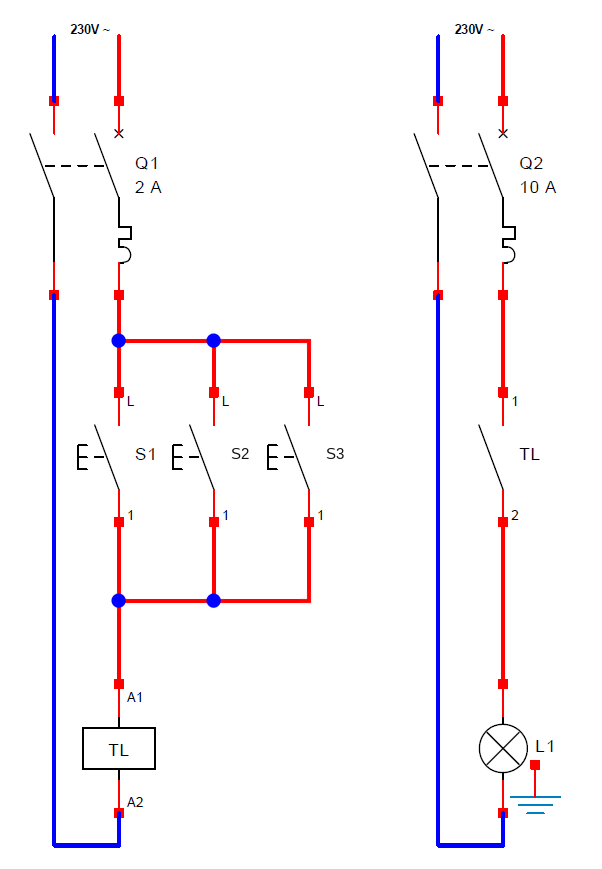

Télérupteur unipolaire - 2 protections
Télérupteur unipolaire2 protections
Télérupteur bipolaire - 1 protection
Télérupteur bipolaire1 protection

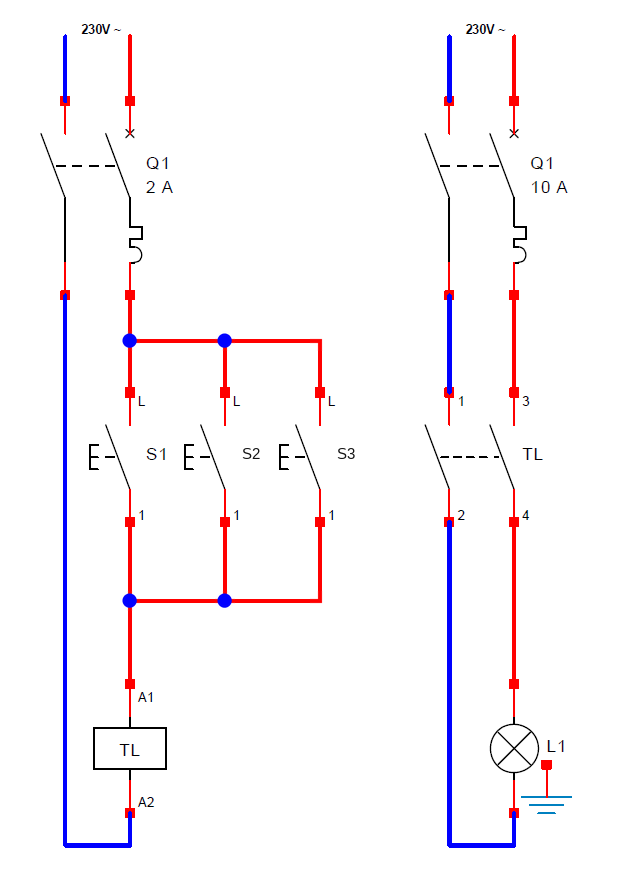

Télérupteur bipolaire - 2 protections
Télérupteur bipolaire2 protections
Minuterie - 3 fils
Minuterie3 fils
Minuterie - 4 fils
Minuterie4 fils
Contacteur J/N - commande EDF
Contacteur J/Ncommande EDF

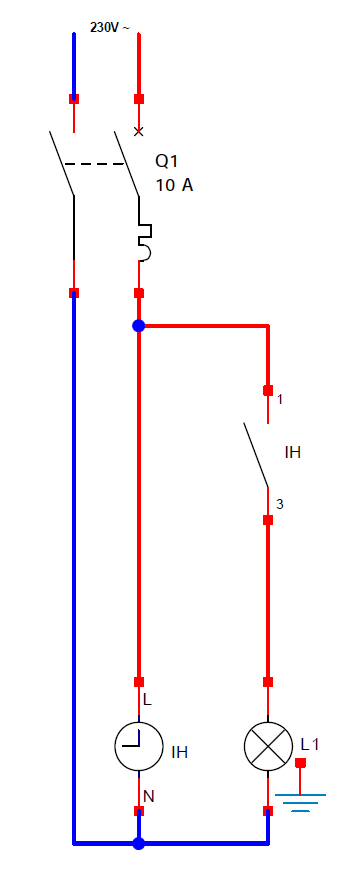

IHP - Éclairage
IHPÉclairage
Contacteur J/N - commande IHP
Contacteur J/Ncommande IHP
Interrupteur crépusculaire
Interrupteur crépusculaire
Volet roulant
Volet roulant

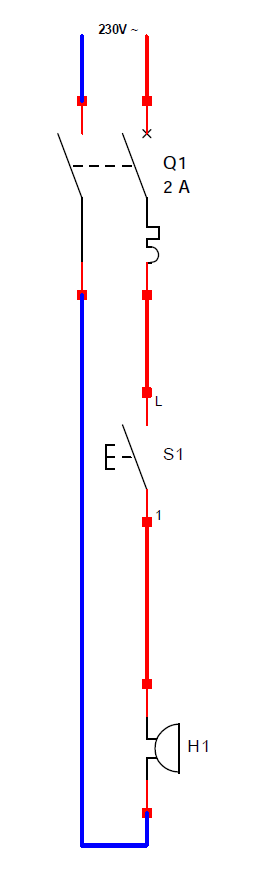

Carillon
Carillon
Circuit Four
Circuit Four

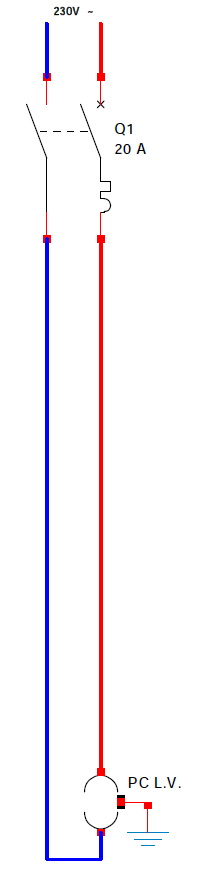

Circuit Lave-vaisselle
Circuit Lave-vaisselle
Circuit Lave-linge
Circuit Lave-linge
Circuit Sèche-linge
Circuit Sèche-linge

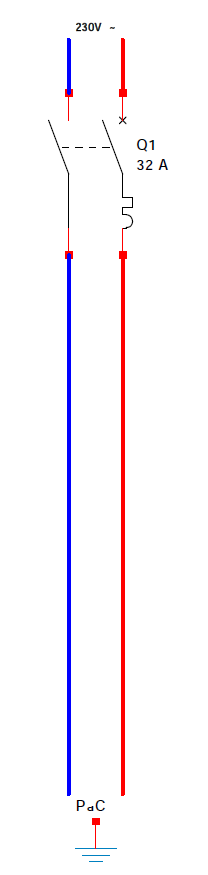

Circuit Plaque de cuisson
Circuit Plaque de cuisson
