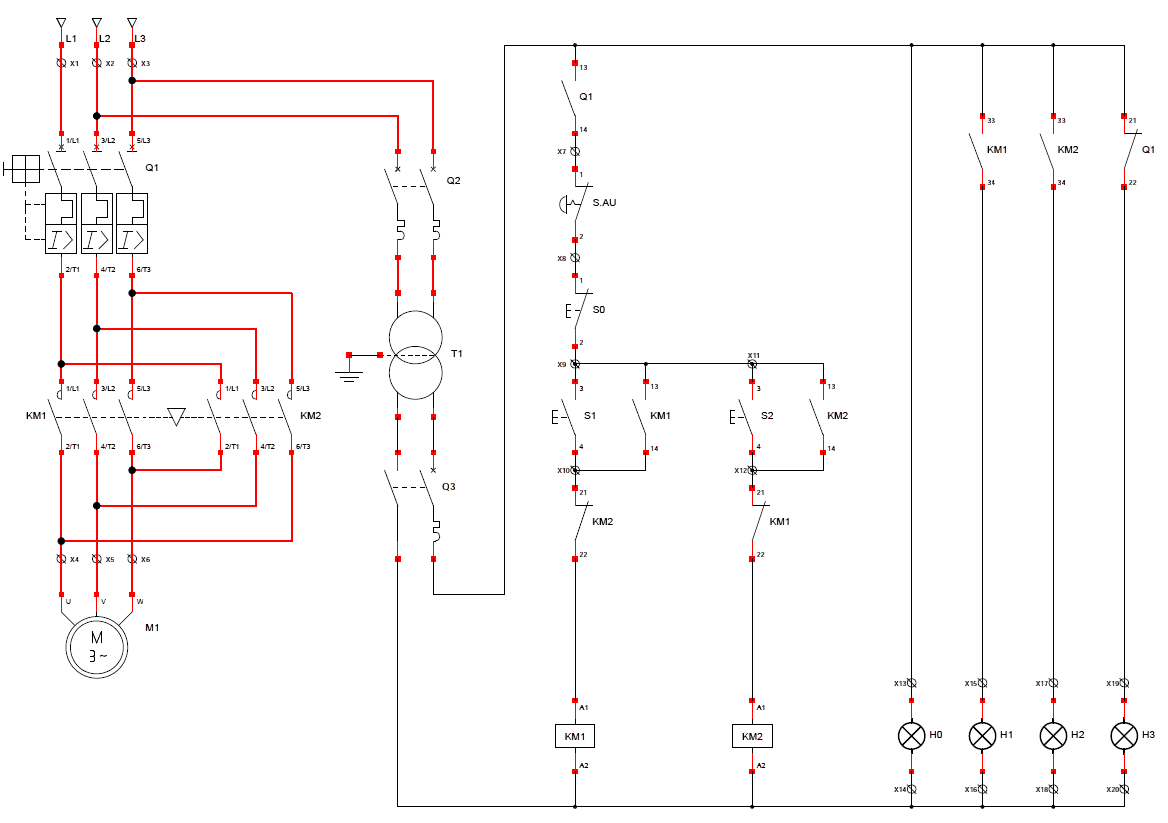

Démarrage direct 2 sens de marche - Verrouillage électrique et mécanique

Démarrage direct 2 sens de marcheVerrouillage électrique et mécanique

Simuler ce schéma

Définition

Le démarrage direct 2 sens de marche permet de faire tourner un moteur asynchrone triphasé dans un sens ou dans l'autre en inversant deux phases, grâce à deux contacteurs KM1 et KM2 qui ne doivent jamais être fermés en même temps.

Attention

Les contacts 21-22 de KM1 et KM2 (verrouillage électrique) et la liaison mécanique entre les deux contacteurs interdisent leur fermeture simultanée, qui provoquerait un court-circuit entre phases.

Éléments principaux

  • un disjoncteur moteur (Q1) qui protège le moteur contre les courts-circuits et les surcharges ; Q2 et Q3 protègent le primaire et le secondaire du transformateur T1
  • les organes de commande : S.AU et S0 coupent la commande, S1 lance le sens 1 (KM1) et S2 le sens 2 (KM2), chacun maintenu par son contact d'auto-maintien 13-14
  • le verrouillage électrique et mécanique : le contact 21-22 de KM2 en série avec la bobine de KM1, et inversement, empêche un contacteur de s'enclencher tant que l'autre est fermé, le verrouillage mécanique doublant cette sécurité
  • le changement de sens : il faut appuyer sur S0 avant de lancer l'autre sens, l'inversion directe est impossible
  • la signalisation : voyants H0 sous tension, H1 marche sens 1, H2 marche sens 2 et H3 défaut moteur
  • un moteur asynchrone triphasé (M1) raccordé au bornier départ moteur
  • les conducteurs actifs : KM1 relie L1, L2, L3 à U, V, W ; KM2 inverse L1 et L3 (L1 sur W, L3 sur U), L2 restant sur V
  • le conducteur de protection (PE) vert-jaune, obligatoire sur la carcasse du moteur M1
